ซ่อมสว่านไร้สาย Black&Decker MH9600 Type B102 9.6V สวิทช์สลับขั้ว (เลือกหมุนซ้าย-ขวา) เสีย

ซ่อมสว่านไร้สาย Black&Decker MH9600 Type B102 9.6V สวิทช์สลับขั้ว (เลือกหมุนซ้าย-ขวา) เสีย [Fixed: Selector switch (forward - reverse lock off switch) Black&Decker MH9600 Type B102 9.6V]



ปัญหาคือ
1. แรกเริ่มคือ forward - reverse switch ที่ใช้สลับขั้วการหมุนของมอเตอร์ (ขอเรียก selector นะครับ) ติดๆ ดับๆ จนหมุนได้ทางเดียว หมุนกลับไม่ได้
2. ต่อมา trigger switch (ที่กดให้สว่านหมุน) มันเสีย อาการกดแล้วไม่หมุน ใช้อะไรไม่ได้ ตอนแรกเข้าใจว่ามอเตอร์เสีย ตรวจดูอาการสรุปเป็นที่ switch

ทิ้งไว้ประมาณ 5 ปี เพราะหาอะไหล่ไม่ได้ ไม่ว่าง ไม่สนใจ หลายเหตุผล จนวันนี้คิดว่าจะซื้อสว่านไร้สายใหม่สักตัว ไม่ต่ำกว่า 12V แต่นึกขึ้นได้ว่าเคยมีสว่านไร้สายเสียอยู่ เลยเอามารื้อใหม่ แล้วตั้งใจซ่อม กลับมาใช้งานได้อีกครั้ง

ตามนี้เลยครับ
ถอดสกรูแกะออกมาก่อน

หน้าตาประมาณนี้

จากนั้นยกสวิทช์มาดึงสายออก วิธีดึงคือต้องใช้ไขควงขนาดจิ๋ว แทงเข้าไปในรูสายไฟก่อนดึงนะครับ เพราะช่องเสียบสายจะมีแผนโลหะแบนๆ หนีบสายไฟไว้เฉย เราแค่เอาอะไรแข็งๆ แทงสวนเข้าไปให้แผ่นโลหะยกขึ้นแล้วดึงสายไฟออกเบาๆ

นี่ภาพตัว trigger switch และตัว selector ของสว่านรุ่นนี้อยู่ติดกัน ขี่กันอยู่นะครับ แงะๆ แยกออกจากกันได้

ผมทำการแกะแยก switch ทั้งสองตัวออกจากกัน และแกะ trigger ออกมาดูด้านใน พบว่ามีคราบสนิมนิดหน่อย เลยเอากระดาษทรายเบอร์ 1000 ขัดขั้วสัมผัสใน trigger ให้สะอาดแล้วประกอบกลับไปใหม่เหมือนเดิม ทำให้ใช้งานได้อีกครั้ง ระวังมีสปริงเล็กๆ สองอัน (เล็ก และเล็กมาก) โลหะภายในหลุดกระเด็นร่วงได้นะครับ

อันนี้ภาพตอนแกะ trigger switch นะครับ (ยังไม่แยก selector ออกเลย)

ส่วน selector ผมก็เอามาแงะเหมือนกันแต่แกะยากกว่ามากครับ ด้านในมีสปริงจิ๋ว 2 อัน และลูกปืนจิ๋วอีกสองเม็ด จึงทำให้ผมทำมันหล่นหายไป 1 ชุด จริงๆ ถ้าไม่หายสามารถขัดหน้าสัมผัสของโลหะด้านในให้สะอาดแล้วประกอบกลับมาใช้งานได้อีกนะครับ แต่ด้วยความสะเพร่า เลยต้องสูญเสีย selector ไปโดยปริยาย

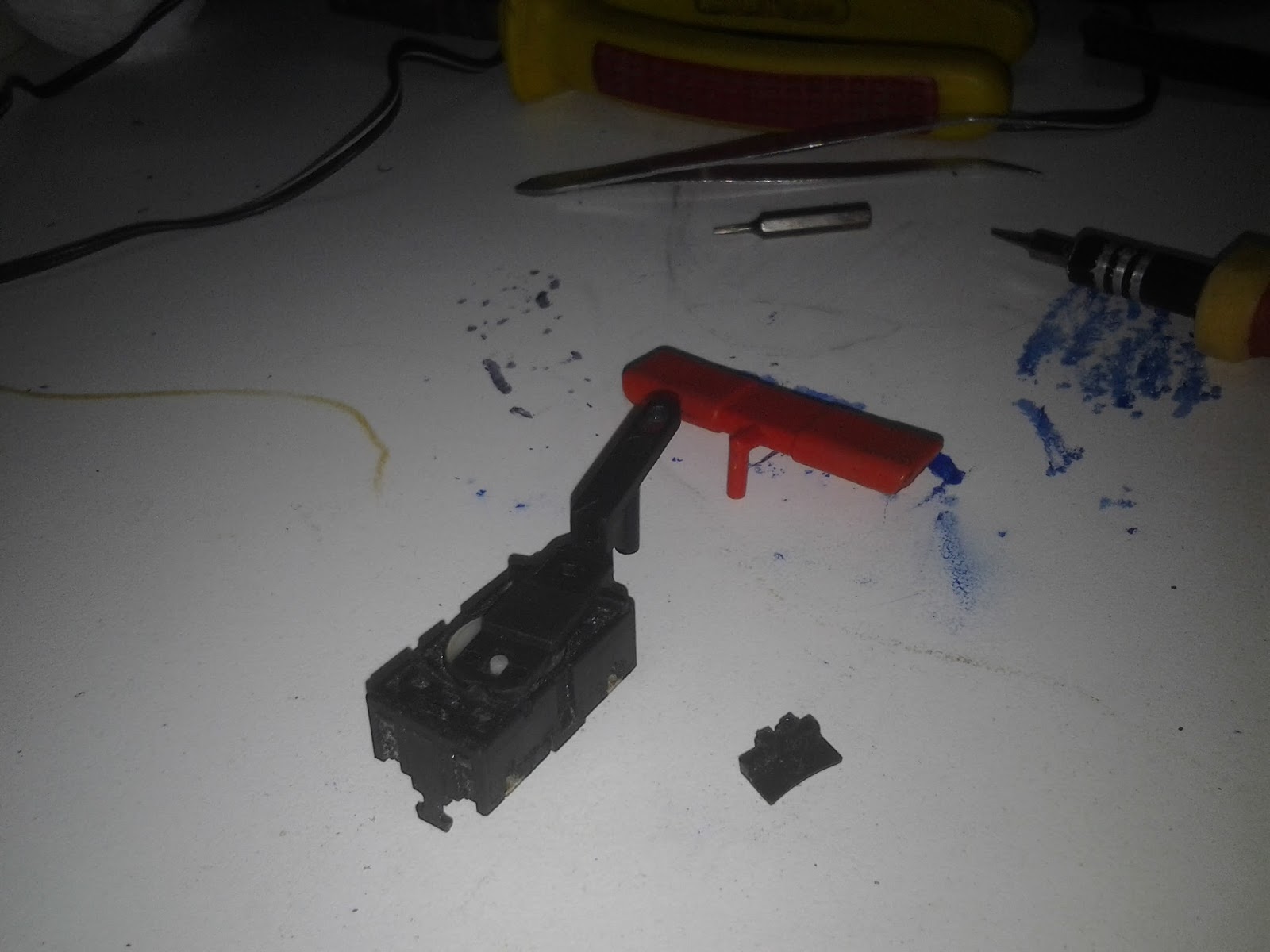

อันนี้ภาพตอนแกะ selector นะครับ

ย้ำว่าอะไหล่หาไม่ได้เลยครับ ตกรุ่น ไม่มีภาพของรุ่นนี้ เลยศึกษาการทำงานของสว่านตัวนี้อีกเล็กน้อยพบว่าเราน่าจะหา switch on-off-on 6 ขา ที่สามารถนำมาสลับขั้วการหมุนของ motor ได้ ตรงไปร้านอิเล็กทรอนิกส์ใกล้บ้าน ตอนแรกถามหาที่ร้านแบบนี้

ภาพ switch ที่ตามหา แต่ไม่พบ ถ้าได้ตัวนี้จะดีกว่ามากครับ ไม่เกะกะ

ร้านบอกว่าหมด มีหน้าตาแบบเดียวกันแต่มี 3 ขา บ้าง 4 ขาแบบมีไฟบ้าง ใช้การไม่ได้ ค้นทั่วลิ้นชักพบตัวนี้แทน

switch แบบเดียวที่เหลือที่ร้านและสามารถใช้การได้ อันละ 20 บาท

ได้ switch มาละ ...ต่อไงอะ  (-_-")a        คืนอาจารย์ไปหมดแล้ว ...ค้น google ไปเจอที่นี่นะครับ ให้เครดิตเขาหน่อยครับ ขอบคุณจริงๆ ดันเป็น switch แบบเดียวกันอีกด้วย

การต่อ switch 6 ขา ใช้สลับขั้ว motor

Simplest Method to Make a Motor Turn Off, Turn On, Go Forwards, and Go Backwards.

http://www.robotroom.com/DPDT-Bidirectional-Motor-Switch.html

"Thank you, David."

เดวิดได้กล่าวว่าให้ต่อแบบนี้ครับ

credit to : http://www.robotroom.com/

ผมอ่านแล้วก็จัดการต่อของตัวเองได้ประมาณนี้

เหลือแค่ต่อสาย power นะครับ แต่ผมต้องการเลือกตำแหน่งติดตั้งก่อนเลยไว้ค่อยต่อหลังเจาะรู

จากการหาตำแหน่งพบว่าตำแหน่งที่ติดได้มีเพียงด้านขวาของสว่านเท่านั้น ต้องใช้หัวแร้งตัด เจาะพลาสติกโครงสว่านด้านในนิดหน่อยนะครับ

เจาะ และตัดแล้วได้ประมาณนี้ ที่เหลือก็ต่อสาย เชื่อมสาย power แล้วก็ยึดสกรู

ประกอบกลับให้เหมือนเดิม ได้ประมาณนี้ครับ

ตำแหน่งนี้ไม่เกะกะนิ้วครับ แถมใช้มือเดียวสลับขั้วได้ด้วยครับ

แต่ผมกะจะใช้เจียร์มือตกแต่ง switch ให้ก้านมันสั้นลงอีกหน่อยครับ

ตามภาพคือผมว่ามันยาวไปหน่อย วางคว่ำทางขวาเกือบแตะพื้นว่างๆ ค่อยเอาเจียร์มือแต่ง ใช้งานไปก่อน

ซ่อม switch 1 ซ่อม trigger switch ได้แล้ว กดแล้วหมุนปกติ เนื่องจากหน้าสัมผัสภายใน switch สกปรก

ซ่อม switch 2 ซ่อม selector ได้แล้ว แต่สปริงและลูกปืนหายไป 1 ชุดทำให้การเปลี่ยนขั้วแข็งมาก ใช้การไม่ได้

หลังจากติดตั้ง selector switch แล้ว
