Hack a Day: (ซ่อม) เครื่องซักผ้าฮิตาชิ SF-80K ที่บ้าน [repair Hitachi SF-80K] บอร์ดเสีย หลายรายการ

อยู่มาวันนึง เครื่องซักผ้าอัตโนมัติมันดันเสีย
ยี่ห้อ Hitachi รุ่น SF-80K (8 kg)

อุปกรณ์ที่ควรเตรียมไว้

- ไขควงหัวแฉก

- มีด หรือคีมปอกและตัดสายไฟ

- มัลติมิเตอร์ ที่ใช้วัดความต้นทานได้

- หัวแร้ง ตะกั่ว น้ำยาประสาน (ถ้ามี) สำหรับบัดกรีสายไฟบางจุด

- เทปพันสายไฟ

- สว่าน สำหรับเจาะยึดหน้าปัดควบคุม

- ปืนกาว(กาวร้อน)

- การเปลี่ยนสปริงแขวนถังซัก ผมต้องใช้เจียร์มือพร้อมใบเพชร (ไม่แนะนำใบไฟเบอร์ ส่วนตัวแล้วอันตราย)

แรกๆ ปั่นแล้วเสียงดัง (ถังแกว่ง) แล้วขึ้น error (จำไม่ได้ว่า error อะไร) ต่อมาขึ้น error C2 บ้าง ไม่ยอมถ่ายน้ำทิ้งบ้าง ซักเสร็จน้ำยังเต็มถัง ต่อมาน้ำดีไม่ไหล สุดท้ายมาจบที่ error F9 อาจจะเกิดจากช่องปีที่ผ่านมาไฟฟ้าที่บ้าน ตกและดับบ่อยมาก (กระบี่เป็นที่รู้กัน)

ค้นหาในอินเทอร์เน็ตบอร์ดที่ตรงรุ่นมีราคาตั้งแต่ 800 บาทขึ้นไป แต่ไม่มีของครับ อีกอย่างไม่ค่อยมั่นใจว่าเป็นของใหม่หรือปล่าว เพราะหายากเหลือเกิน ของหมดตลอด

แถมไม่มีความรู้เรื่องเครื่องซักผ้าอัตโนมัติมาก่อนเลย มีแค่ความรู้เรื่องอิเล็กทรอนิกพื้นฐาน แต่อยากลองของซ่อมเองดู แกะเครื่องแกะบอร์ดมาตรวจสอบ ดูท่าจะไม่ไหว ยากไป

เนื่องจากเครื่องตั้งทิ้งไว้นานเป็นแรมปี จับต้นชนปลายไม่ถูกว่าอะไรเสียก่อนเสียหลัง แยกเล่าเป็นเรื่องๆ ไปนะครับ
1. วาล์วน้ำดี เป็น solenoid valve การทำงานคือ ไฟฟ้าเข้าจะปล่อยน้ำประปาไหลเข้าเครื่องซักผ้า ไฟฟ้าตัดน้ำหยุดไหล แกะออกมาเช็ค เพราะอาการที่พบคือ เปิดเครื่องสั่งซักแล้วเครื่องทำงานน้ำไม่ไหล

หน้าตา วาล์วน้ำดี

แกะออกมาตรวจสอบโดยใช้มัลติมิเตอร์วัดปรับค่าไปที่วัดความต้านทานต่ำๆ แล้วจี้ที่ขั้วทั้งสองของวาล์ว พบว่าขดลวดข้างในน่าจะขาด ไปหาซื้อตัวใหม่ที่ร้าน อมร ก็ไม่มีตรงรุ่น เลยได้รุ่นใกล้เคียงมา ปัญหาคือใช้การได้น้ำเข้าปกติ แต่ยึดติดกับตัวเครื่องไม่ได้เพราะรูปทรงไม่เหมือนกับรุ่นเดิม ต้องอาศัยศิลปการประยุกต์ติดตั้งนิดหน่อย

2. โช๊คแขวนถังเครื่องซักผ้า หรือสปริงแขวนถังเครื่องซักผ้าอัตโนมัติ อะไหล่นี้หาได้ที่ร้าน อมร ครับ แนะนำให้ถือตัวอย่างของเราไปเลย และแนะนำให้เปลี่ยนทั้งชุด คือ 4 ตัว อย่าเปลี่ยนตัวเดียว มันไม่เท่ากัน เพราะสปริงมันยืดเวลาใช้ไปนานๆ

เกิดมาเพิ่งรู้แหละครับว่าเครื่องซักผ้าอัตโนมัติ ถังของเขาจะแขวนไว้กับก้านสปริง 4 เส้น ลอยอยู่ เพื่อความสมดุล

เครื่องของผมสังเกตเห็นถังมันเอียง เลยรื้อสปริงมาดูพบว่าขึ้นสนิมด้านนึง แล้วอีกสามอันที่เหลือก็ยาวไม่เท่ากันเพราะสปริงมันเสื่อม

ไปได้อะไหล่มาจากร้านอมร ก้านละ 80 บาท x4 = 320 บาท (ราคาเดือน พ.ย. 59)

ของผมหัวด้านบนต้องเจียร์ทิ้งแล้วใช้หัวของก้านโช๊คตัวเก่า เพราะของอมรมันถอดไม่ได้ครับ

(ขออภัยไม่มีภาพถ่ายไว้ครับ ใครจะเปลี่ยนยังไงเอาตัวอย่างไปถามที่อมรได้เลย)

3. เรื่องวงจรเครื่องซักผ้า

ด้วยความรู้และประสบการณ์ที่ไม่เคยมีเลยเรื่องซ่อมเครื่องซักผ้า เลยหลงผิดไปซื้อ universal washing machine board (วงจรเครื่องซักผ้าครอบจักรวาล) ภาษาช่างเคยได้ยินเขาเรียกว่าวงจรจีน ผมซื้อมาจากร้าน อมร ตอนนั้นถ้าจำไม่ผิดราคาสี่ร้อยกลางๆ

หน้าตาวงจรดังกล่าว ห้ามเอามาใช้กับ Hitachi เด็ดขาดครับ

จากนั้นก็มาศึกษาวงจรของเครื่อง Hitachi ของเรา ด้านหลังเครื่องจะมีผังวงจร

วาล์วน้ำดีที่เปลี่ยนใหม่ ซื้อจาก อมร

ไล่สายต่อไปตามคู่มือ

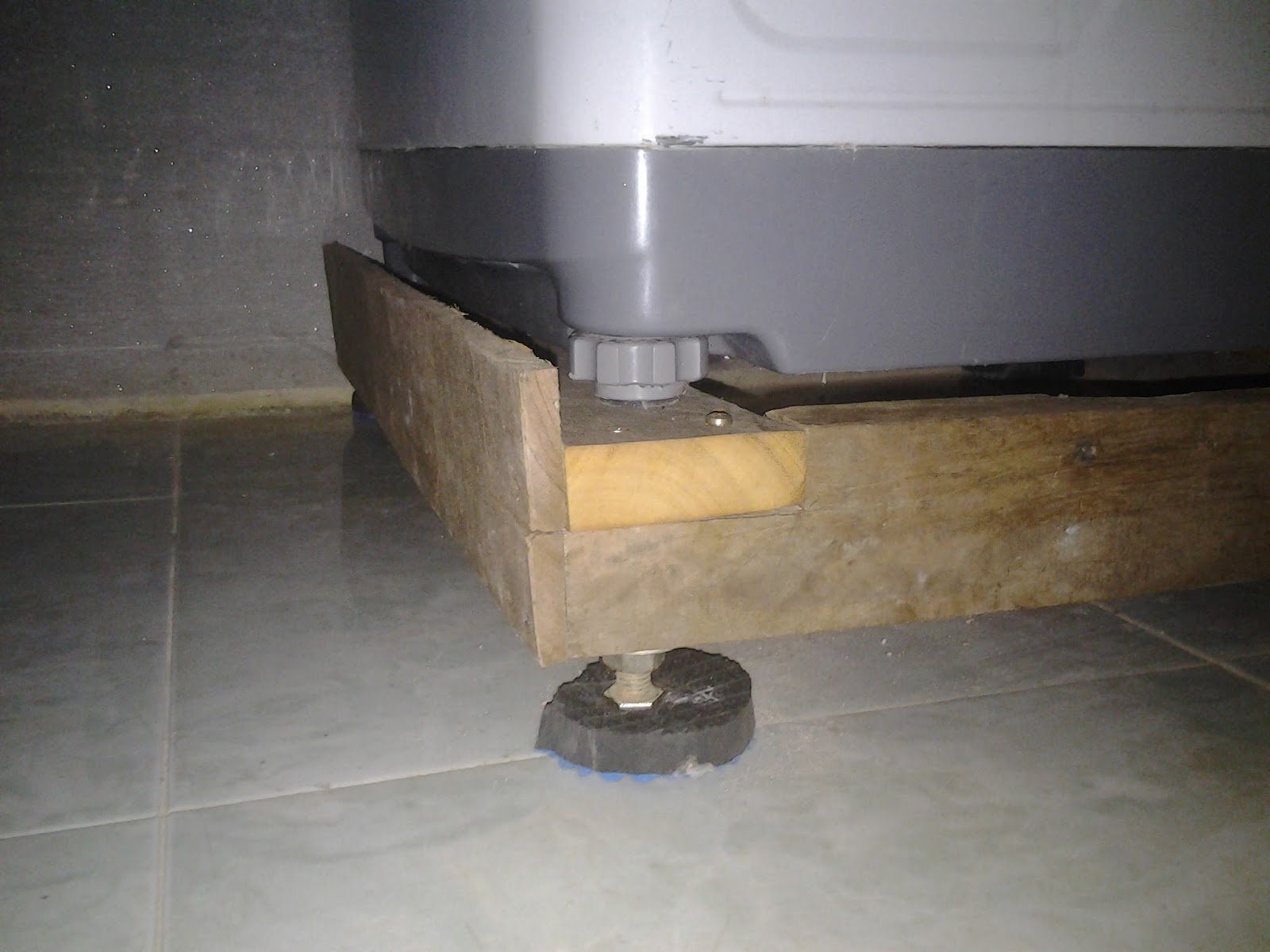

ภาพเพิ่มเติม ซ่อมเครื่องซักผ้า Hitashi รุ่นนี้

ทดลองต่อดูตามคำแนะนำที่กล่องวงจรที่ซื้อมา แล้วทดสอบใช้งานพบว่า มันผิดปกติ คือบางทีปล่อยน้ำได้ บางทีปล่อยไม่หมด เลยไปค้นหาความรู้ในเน็ตอีก พบว่าเครื่องซักผ้า Hitachi มีสองแบบ คือวาล์วปล่อยน้ำทิ้งที่มีลูกเบี้ยวสีแดง และลูกเบี้ยวสีเขียว สองแบบนี้ก็ทำงานไม่เหมือนกันอีก ต่างกับยี่ห้ออื่นๆ ที่มีวาล์วน้ำทิ้งแบบเดียวตายตัว ส่วนรุ่นไหนจะเป็นเขียว หรือจะเป็นแดงก็ไม่ทราบได้เหมือนกันครับ ของผมเป็นแดง

ลูกเบี้ยวแดงที่ว่ากัน มันคือตัวนี้ (วาล์วน้ำทิ้งอยู่ใต้เครื่อง แกะฝาหลังมาด้านล่างเจอเลย)

สรุป วงจรที่ซื้อมาจากร้าน อมร ตัวนี้ไม่สามารถใช้งานกับเครื่องยี่ห้อ Hitachi ได้นะครับ อย่างหลงไปซื้อมา ยี่ห้ออื่นผมก็ไม่เคยลองเหมือนกันครับ

ต่อมาผมค้นไปเจอวงจรที่เว็บนี้

http://manytech.net/product/วงจรควบคุมเครื่องซักผ้า

ศึกษาคู่มือ PDF จะในเว็บพบว่าวงจรรองรับ Hitachi ทั้งลูกเบี้ยวแดง และเขียว

ติดต่อไปยังผู้ขายผ่าน line ซื้อมาพร้อม pressure switch ของ LG (ผู้ขายแนะนำให้ใช้คู่กันกับวงจร) รวมราคา 1,000 บาทพร้อมส่ง (ตอนรับของต้องจ่ายอีก 80 บาท ค่าฝากส่ง เพราะที่ตั้งบ้านผมค่อนข้างกันดารรถเข้าถึงยาก)

เอามาพร้อมคู่มือการติดตั้งสองสามแผ่น

ลงมือเลย

เอาวงจรเดิมจาก อมร ออกก่อน

วงจรใหม่ที่ได้รับมาพร้อมคู่มือและ pressure switch

เขาบอกตัดสายสีน้ำเงินทิ้งแล้วพันปลายทั้งสองด้านไว้

เปลี่ยน pressure switch และเดินสายตามคู่มือ (แม้คู่มือจะเขียนเยอะไปหน่อย แต่รายละเอียดดีมากครับ ตั้งใจอ่านและทำตามไปเรื่อยๆจนเสร็จ) ขั้นตอนนี้อาจต้องใช้หัวแร้งบัดกรีบางจุด

จะเห็นว่าผมยึด pressure switch กับเข็มขัดรัดสายไฟต่อกัน ใครมีเส้นใหญ่ก็ใช้ได้ครับ

เจาะเลยครับ อย่ามัวเสียดาย เสร็จแล้วยึดแน่นหนาดีครับ เอาปืนกาว(ร้อน) มาเก็บขอบกันน้ำอีกนิด ใครจะใช้กาวซิลิโคนก็ได้นะครับทนกว่า

เดินสายหน้าปัดไปที่วงจรใต้ฝาครอบเครื่อง (มีเขี้ยวสำหรับเดินสายของเดิมอยู่ก่อนแล้ว ที่เหลือก็อาศัยเข็มขัดรัดสายเอา)

เอาเศษกล่องพลาสติก หรือวัสดุกันน้ำกระเซ็นมาแปะๆ ไว้หน่อยน่าจะปลอดภัยครับ ผมใช้ยางหุ้มท่อแอร์มาแปะและหุ้มสายน้ำเข้าอีกทีนึง (ในภาพยังไม่ได้หุ้มสายน้ำเข้านะครับ)
