เปลี่ยนแตร captiva 2007-2011

แตรศูนย์ captiva 2007-2011 เสีย จะเปลี่ยนแตรอื่นมาใส่ ต้องทำขั้วต่อใหม่แบบนี้นะครับ

เครื่องมือที่ใช้

1. ไขควงหัวแฉก
2. ประแจเบอร์ 10 ควรมีสองแบบคือ แบบประแจธรรมดา และแบบมีก้านยาวด้วยจะสะดวกมากในการถอดโคมไฟหน้า
3. เกรียงเหล็กโป้วสีลับคม (สำหรับผมเป็นเครื่องมือที่ใช้บ่อยในหลายๆ งาน) จะใช้มีดก็คมเกินไปครับ แถมไม่เหนียวเหมือนเกรียง
4. หัวแร้ง ตะกั่ว ฟลัก สำหรับเชื่อมสายไฟ
5. มีดหรือคีมปอกสายไฟ
6. สายไฟ (หาชนิดหรือเกรดที่ใช้ต่อไฟรถยนต์ได้นะครับ)
7. หางปลา (ขั้วต่อไฟ)
8. (ถ้ามี) ท่อหด ขนาดต่างๆ สำหรับหุ้มสายไฟของเรา
9. สว่าน และดอกเจาะเหล็กเบอร์ 5/32 หรือ 11/64 เอาไว้เจาะขั้วตะกั่วของเดิมเพื่อถอดขั้วแตรเดิมออกมาใช้ หรือจะไปเทียบเอาตอนจะเจาะก็ได้ครับว่าใช้ดอกขนาดไหน
10. (ถ้ามี) คีมปากแหลม ปากจิ้งจก
11. ปืนกาวร้อน (สีดำหรือสีขาวใสก็ได้)

ของผมเสียข้างเดียวครับ แต่ควรเปลี่ยนทั้งสองข้างนะครับ

ผมสั่งซื้อแตร Hella RED TWIN TONE 110dB(A) 1x400Hz, 1x500Hz [3FH 007 424-811] จาก lazada มาใส่แทนนะครับ ราคาช่วงปลายปี 2559 อยู่ที่ 800 บาท ส่งถึงหน้าบ้าน

แตรแบบนี้จะมีเสียงสองโทนนะครับ ประสานเสียงแล้วจะออกปรู้นๆ ไพเราะกว่าโทนเดียวเสียงปี้นๆ ตาม spec ที่บอกมาคือความดังที่ 110dB และมีโทนเสียง 400Hz หนึ่งกัน กับ 500Hz อีกหนึ่งอัน

เนื่องจากแตรอยู่ใต้ไฟหน้า เลยต้องถอดไฟหน้าครับ ถ้าไม่ถอดคงเปลี่ยนลำบาก เพราะปัญหาอยู่ที่ขั้วไฟของแตรครับ การถอดไฟหน้าดูวิธีในคราวที่แล้วครับ ตามลิงค์ด้านล่างนี้ครับ

เปลี่ยนหลอดไฟหน้า (ไฟต่ำ) captiva 2007-2011

http://hackadaybyarm.blogspot.com/2016/12/captiva-2007-2011.html

ถอดไฟเสร็จแล้วก็พบว่าขั้วแตรของศูนย์เป็นแบบ plug (ปลั๊ก) ส่วนขั้วของ Hella เป็นขั้วแบนสองขั้วแยกกัน

แตรศูนย์แบบปลั๊ก

ขอเรียกปลั๊กตัวเมียนะครับ

ของ Hella เป็นขั้วทองเหลืองมาเลย คงต้องใช้หางปลาทองเหลืองด้วย

***ในคู่มือแตรการต่อต้องผ่านรีเลย์ครับ captiva เรามีอยู่แล้วในกล่องฟิวส์ ก่อนจะลากสายมาถึงแตร เพราะงั้นไม่ต้องไปวุ่นวายเรื่องรีเลย์

1. ถอดแตรออกมาก่อน ใช้ประแจเบอร์ 10

ถอดมามีแหวนกับน็อตเบอร์ 10 อย่าทำหายหละ

2. ถอดมาเจอขั้วแตรของศูนย์ตอนแรกคิดว่าคงตัดขั้วเดิมทิ้งเลย แล้วปอกสายไฟ ต่อกับหางปลาใช้กับแตรใหม่ สำรวจ ส่องไปส่องมา ...น่าจะถอดขั้วตัวเมียที่ติดกับแตรออกมาได้ ตามนี้เลย

เริ่มจากแงะซิลิโคนตรงขั้วไฟของปลั๊กออก ผมใช้เกรียงแล้วเอาคีมดึงออกให้หมด

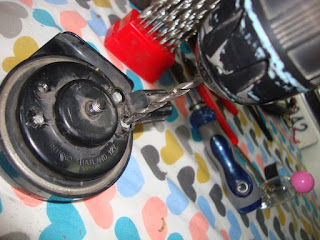

3. เอาสว่านเจาะขั้วตะกั่วให้พอถึงทองเหลืองด้านล่าง แล้วเอาเกรียงแงะๆ ปลั๊กตัวเมียออกมา

เอาสว่านขนาดพอดีกับตะกั่ว (ดอกสว่านควรเล็กกว่าขั้วตะกั่วเล็กน้อย) เจาะสวนลงไปเลย

เจาะให้กลางนะครับ อาจเอาตะปูตอกนำร่องนิดนึงก่อน ให้อยู่ตรงกลางวง แล้วเอาสว่านลง

เจาะจนถึงขอบทองเหลืองด้านล่าง (ให้ลึกพ้นขอบทองเหลืองลงไปสักนิด) ระวังมือเบาๆ อย่าโยกมากนะครับ

เอาเกรียงโป้ว (อีกละ) แงะๆ ออกมา

ออกมาแล้วได้แบบนี้ เอาปลั๊กมา แตรทิ้งไป

4. ตัดสายไฟ เอาบัดกรีติดกับขั้วตรงปลั๊กตัวเมีย (อย่าลืมวัดและตัดท่อหดใส่ก่อนบัดกรี)

ทำความสะอาดขั้วทองเหลืองที่ปลั๊กตัวเมีย ทาฟลักแล้วเอาตะกั่วลงไว้ก่อน

เอาสายไฟที่ปอกแล้วอาบตะกั่วไว้แล้วมาบัดกรีติดไว้ สอดสายมาจากด้านล่างปลั๊กนะครับ อย่าลืมใส่ท่อหดหละ

5. อีกปลายของสายไฟต่อหางปลา (อย่าลืมวัดและตัดท่อหดใส่ก่อน)

ปอกสายไฟ ยาวประมาณนี้ เอามาทาบหางปลา

ใส่ท่อหดไปก่อน พันแล้วหนีบกับคีม ให้หนีบฉนวนหุ้มสายไฟ (ตรงปลายนิ้วโป้งผม) ไว้กับหางปลาด้วยจะได้ไม่ขาด บางคนหนีบแค่สายไฟ กับหางปลา ไม่หนีบติดฉนวน ดึงสองทีขาด

เสร็จแล้วหุ้มด้วยท่อหดชั้นนึงก่อน แค่บริเวณฐานของหางปลา

จากนั้นหุ้มนอกอีก 1 ชั้น หุ้มทั้งหางปลาเลย

6. เอาปืนกาวร้อนปิดตรงขั้วไฟทั้งสองด้าน และที่แตร เพื่อความทนทาน

เอาปืนกาวร้อนหยอดอัดไว้ทั้งด้านบนด้านล่างของขั้วปลั๊ก

ปืนกาวอุดด้านบน และอีกฝั่งของแตรใหม่ด้วยครับ

7. เอาไปต่อกับแตร Hella ใหม่ ก็สามารถนำไปต่อกับปลั๊กตัวผู้เดิมได้เลย แถมคราวหน้าถ้ามีแตรอื่นมาเปลี่ยนอีกก็คงไม่ยุ่งยากอีกแล้วครับ

ประมาณนี้

เอากลับเข้าไปติดตั้งเหมือนเดิม ติดตั้งโคมกลับเข้าไป...จบ

8. ทดสอบเสียงใหม่
